Прокладка кабелей по мостам, причалам, пирсам

Прокладка кабелей по мостам

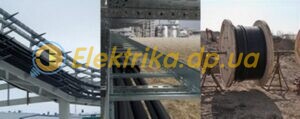

ПРОКЛАДКА КАБЕЛЕЙ ПО МОСТАМ. Монтаж электрических кабелей железобетонным, металлическим и каменным мостам необходимо выполнять под пешеходной частью моста либо в огнестойких каналах, либо в огнестойких трубах, отдельно для каждого кабеля. Необходимо предусмотреть, чтобы при дальнейшей эксплуатации трубы не стали стоком для ливневых и сточных вод.
Возможна прокладка бронированных кабелей открытым способом, при отсутствии доступа в последующем посторонних лиц.

При монтаже кабеля в этом случае учитывается, что при пробое кабеля во время эксплуатации была исключена возможность повреждения соседних кабелей. Особенно надежно необходимо разделить между собой кабели высокого и низкого напряжения. Там, где кабеля переходят с металлоконструкций на каменные устои, необходимо сделать запас кабеля в виде полукруга (компенсатора). Компенсатор служит предохранителем от повреждений свинцовой или другой оболочки кабеля при температурных деформациях металлоконструкций.
Металлические оболочки кабелей переменного тока должны иметь электрический контакт с металлическими конструкциями моста.
Способы крепления кабелей не должны нарушать прочности арматуры и сцепления ее с бетоном железобетонных мостов, а также прочности конструкций других видов мостов.

Прокладка кабелей по мостам, причалам

Для прокладки в трубах и каналах должны применяться кабели без наружного джутового покрова.
Там, где кабеля переходят через температурные швы и с конструкцией мостов на каменные устои необходимо предотвратить возникновение в кабелях усилий, которые могут быть вызваны температурными деформациями конструкций.
Спуск кабелей с моста на набережную осуществляют в специально сооружаемых в береговых устоях моста колодцах. Монтаж муфт следует производить в колодцах, а при отсутствии их — на горизонтальных участках не менее чем в 15—20 м от мостов и других сооружений, вызывающих смещение почвы вследствие вибрации.

Прокладка по деревянным мостам линейных и других ответственных кабелей высокого напряжения

Не рекомендуется ввиду частого ремонта мостов и опасности их в пожарном отношении.

Прокладка кабеля

При необходимости прокладки вышеуказанных или других кабелей как высокого, так и низкого напряжений она должна выполняться под пешеходной частью в отдельных для каждого кабеля прочных огнестойких трубах.
Открытая прокладка кабелей не допускается. Металлический трубопровод должен иметь металлическое соединение во всех стыках, а в начале и в конце моста он должен быть надежно заземлен.

1. Прокладки по железнодорожным и им подобным мостам с частым движением поездов, трамваев и т. п., подверженных постоянной вибрации, кабелей со свинцовой оболочкой следует избегать, предпочитая им кабели с алюминиевой и другими оболочками, у которых не наблюдается роста кристаллов в результате вибраций. Освинцованные кабели, прокладываемые по мостам, должны содержать в свинце присадки, повышающие стойкость оболочек в отношении перекристаллизации, вызываемой вибрацией; кроме того, для смягчения этой последней кабели должны укладываться на прокладках, гасящих вибрацию (асбест и т. п.).
2. Прокладка кабелей по деревянным причалам и пирсам должна выполняться в стальных и им подобных огнестойких трубах. Открытая прокладка не допускается.
3. Прокладка кабелей по земляным плотинам и дамбам производится в траншеях. В случаях прокладки по плотинам и дамбам из каменной наброски прокладка производится лишь при наличии балластного слоя толщиной не менее 1 м, по оси которого должен располагаться кабель.
